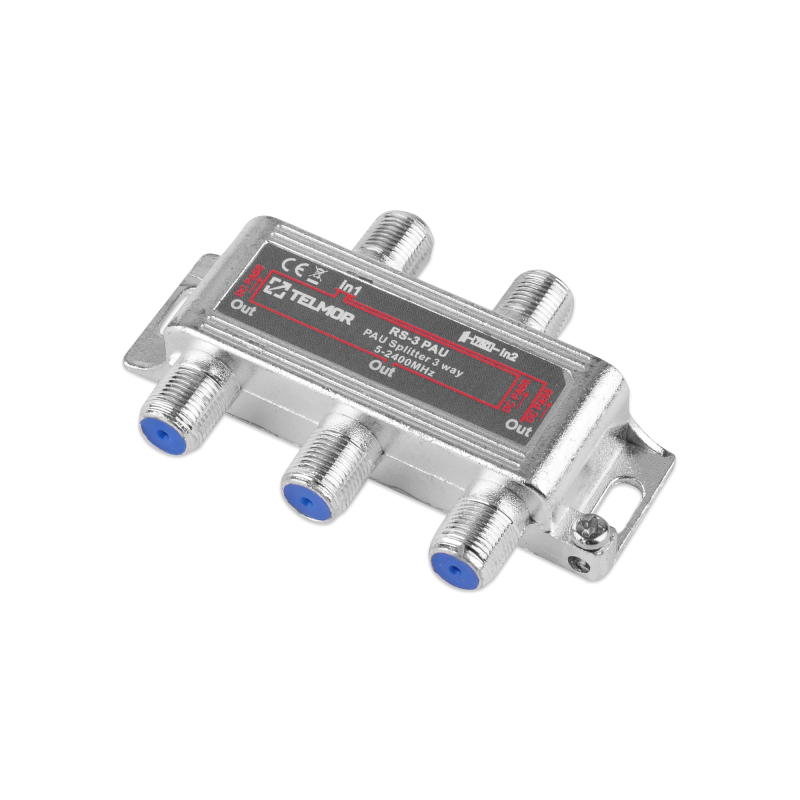

Telkom Telmor Rs-3 Pau Splitter 3X 2.4G Telmor [[

----------Cechy----------• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.• Zakres częstotliwości 5 - 2400 MHz.• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.• Złącza żeńskie typu F w serii RS y TS.• Złącza zaciskane w serii RSQ y TSQ.• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.• EMI - RFl>-120dB.• Klasa A----------Dane techniczne----------Tłumienie max. (IN -OUT)• 5 - 40 MHz: 6,5 dB• 41 - 470 MHz: 7,6 dB• 470 - 1350 MHz: 8,5 dB• 1350-2000 MHz: 10,0 dB• 2000-2400 MHz: 10,5 dBIzolacja min. (OUT-OUT)• 5 - 40 MHz: 18 dB• 41 - 470 MHz: 21 dB• 470 - 1350 MHz: 21 dB• 1350-2000 MHz: 21,0 dB• 2000-2400 MHz: 20,0 dBTłum. niedopasowania min (IN / OUT)• 5 - 40 MHz: 10,0 dB• 41 - 470 MHz: 12,0 dB• 470 - 1350 MHz: 12,0 dB• 1350-2000 MHz: 12,0 dB• 2000-2400 MHz: 11,0 dBPrzenoszenie napięcia: 24 V/500 mAImpedancja: 75 Ohm
----------
Cechy
----------
• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).
• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.
• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.
• Zakres częstotliwości 5 - 2400 MHz.
• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.
• Złącza żeńskie typu F w serii RS y TS.
• Złącza zaciskane w serii RSQ y TSQ.
• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.
• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.
• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.
• EMI - RFl>-120dB.
• Klasa A

----------
Dane techniczne
----------
Tłumienie max. (IN -OUT)
• 5 - 40 MHz: 6,5 dB
• 41 - 470 MHz: 7,6 dB
• 470 - 1350 MHz: 8,5 dB
• 1350-2000 MHz: 10,0 dB
• 2000-2400 MHz: 10,5 dB
Izolacja min. (OUT-OUT)
• 5 - 40 MHz: 18 dB
• 41 - 470 MHz: 21 dB
• 470 - 1350 MHz: 21 dB
• 1350-2000 MHz: 21,0 dB
• 2000-2400 MHz: 20,0 dB
Tłum. niedopasowania min (IN / OUT)
• 5 - 40 MHz: 10,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 11,0 dB
Przenoszenie napięcia: 24 V/500 mA
Impedancja: 75 Ohm

• Jednostka miary: szt.
