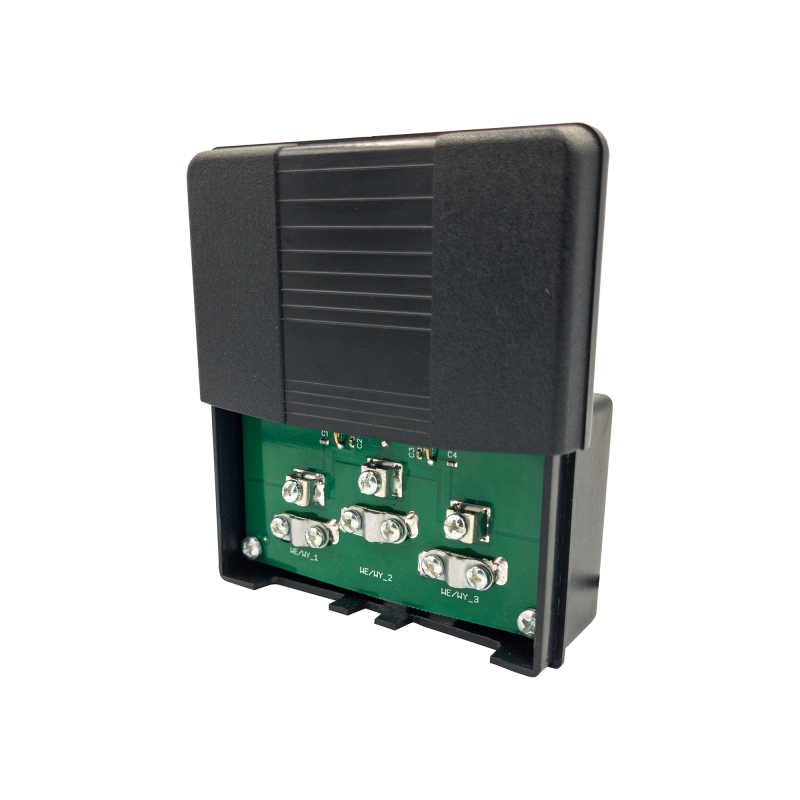

Barczak Electronics Sumator/ Rozgałęźnik Antenowy Sar Barczak [[

SAR to sumator rozgałęźnik antenowy skonstruowany na transformatorze odsprzęgającym. Między zaciskami
(WE/WY_1 / 2 / 3) istnieje przejście dla prądu stałego, co umożliwia zasilanie wzmacniaczy antenowych poprzez
kabel koncentryczny.
Uwaga! W przypadku zasilania wzmacniacza tylko jednej z anten należy przeciąć zworę (Z1 lub Z2) w obwodzie
anteny bez wzmacniacza.
Możliwość pracy w dwóch trybach:
1. Sumator – sumowanie sygnału z dwóch anten RTV do jednego odbiornika.
2. Rozgałęźnik – rozdzielanie sygnału z jednej anteny do dwóch odbiorników RTV.
Dziękujemy za zaufanie oraz wybór produktów firmy Barczak. Jesteśmy przekonani, że spełnią one Państwa
oczekiwania. Życzymy Państwu dobrego odbioru i zadowolenia z pracy urządzenia.
Dane techniczne:
Pasmo odbioru: UKF-FM, VHF, UHF
Kanały: 1-60
Zakres częstotliwości: 1 - 694 [MHz]
Dopasowanie, współczynnik fali stojącej (VSWR): < 2,0
Tłumienie: do 4 dB
Ilość wyprowadzeń: 3
Rodzaj złącz: zaciski
Impedancja wejściowa: 75[?]
Impedancja wyjściowa: 75[?]
Materiał obudowy: ABS
Montaż na maszcie: opaska zaciskowa
